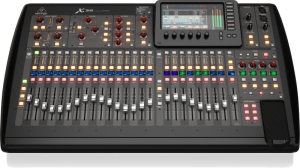

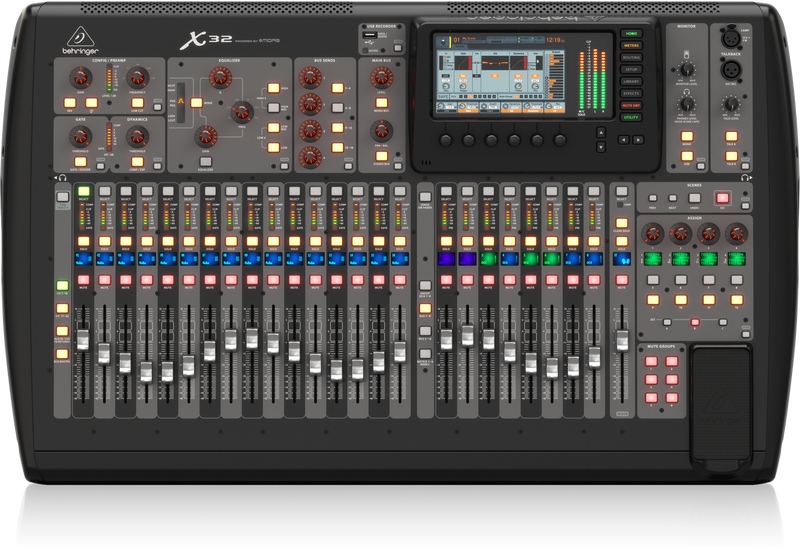

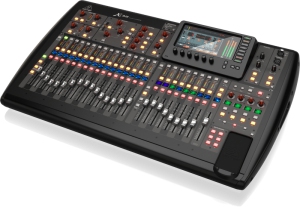

Behringer X32 цифровой микшерный пульт

Behringer X32 — цифровой микшерный пульт 32 канала 16 шин MIDAS

Behringer X32 — 40-входовая 25-шинная цифровая микшерная консоль, построенная на 40-битном DSP с плавающей запятой. Модель оснащается 32 микрофонными предусилителями MIDAS, 25 моторизованными фейдерами, 32 x 32 канальным USB-аудиоинтерфейсом и 7-дюймовым цветным TFT-дисплеем. Пульт предназначен для живых выступлений, студийной записи, театральных постановок, корпоративных мероприятий и домашнего караоке.

Архитектура консоли объединяет традиционное аналоговое управление с цифровой обработкой сигнала. Система автоматизации запоминает положения фейдеров, уровни предусилителей и параметры эквализации, позволяя мгновенно переключаться между сценами. Полностью программируемая маршрутизация и моторизованные органы управления сокращают время настройки, что критично при многоканальных развертках и в условиях быстрой смены сетапов.

Предусилители MIDAS и тракт обработки

Каждый из 32 предусилителей разработан инженерами MIDAS. Схемотехника использует малошумящие транзисторы и операционные усилители, обеспечивая приведенный ко входу шум не выше -128 дБ. Диапазон регулировки усилия достигает 72 дБ при максимальном неискаженном уровне до +23 dBu. Предусилители поддерживают фантомное питание +48 В с независимым включением на канал и полностью программируются из интерфейса консоли, что гарантирует повторяемость настроек при гастрольной работе.

DSP работает с разрядностью 40 бит с плавающей запятой, что дает динамический диапазон 114 дБ и исключает внутреннюю перегрузку. Преобразование сигнала выполняют 40 АЦП и 24 ЦАП Cirrus Logic с характеристикой 24 бит / 48 кГц. Полная задержка от аналогового входа до выхода консоли составляет 0,8 мс, а в сети AES50 — 1,1 мс, что позволяет применять пульт в системах синхронного мониторинга и аппаратных эфирных трактах.

Шины микширования и маршрутизация

25 шин микширования включают 16 микс-шин, 6 матриц, основную шину LCR и 2 шины возврата эффектов. Такая структура дает полную свободу маршрутизации и гибкую настройку мониторных линий. Каждая микс-шина оснащена инсертом, 6-полосным параметрическим эквалайзером и полным набором динамической обработки, включая гейт, компрессор и лимитер. Матричные шины позволяют формировать независимые микс-дауны для трансляций, записи и вспомогательных зон озвучивания.

Реализована поддержка 6 групп Mute и 8 групп DCA, что упрощает управление большим количеством каналов в реальном времени. Функция Chromatic Tuner встроена непосредственно в секцию шин и позволяет подстраивать инструменты без внешних тюнеров.

Канальный процессинг и стереоэффекты

Каждый входной канал, AUX-канал и FX-возврат содержат полный набор обработок: гейт, компрессор, 4-полосный параметрический эквалайзер и пиковый измеритель уровня. Эквалайзер допускает выбор кривой для каждого фильтра — от колоколообразной до полочной и обрезной. Динамическая обработка включает классические алгоритмы, эмулирующие аналоговые приборы.

Виртуальный стерео-рэк эффектов содержит 8 слотов, каждый из которых может работать как истинно стерео-процессор. Библиотека насчитывает более 60 моделей, построенных на физическом моделировании: ревербераторы Lexicon 480L и PCM70, EMT250, Quantec QRS, а также хорусы, фленжеры, фазеры, дилеи, питч-шифтеры, модуляционные и пространственные алгоритмы. Четыре высококачественных эффекта могут работать одновременно с 8 каналами 31-полосного графического эквалайзера, что закрывает потребности в дополнительных внешних процессорах.

Сетевые интерфейсы и расширение

Два порта AES50 на разъемах Neutrik etherCON реализуют технологию KLARK TEKNIK SuperMAC, обеспечивая передачу 96 x 96 каналов с минимальным джиттером. Это позволяет подключать до шести цифровых стейдж-боксов Behringer S16 или S32, наращивая систему до 168 x 168 источников и приемников. Встроенный порт ULTRANET (P-16) обеспечивает 16 каналов персонального мониторинга без дополнительных блоков питания.

Слот расширения допускает установку карт для протоколов Dante, MADI, ADAT и других. Встроенный X-USB интерфейс обеспечивает потоковую передачу 32 x 32 каналов на компьютер для многодорожечной записи и воспроизведения, при этом эмулирует протоколы HUI и Mackie Control для управления DAW.

Органы управления и пользовательский интерфейс

Консоль оснащена 25 моторизованными 100-мм фейдерами с функцией Total Recall. Основная секция из 16 фейдеров управляет каналами 1–16 и, после нажатия кнопки слоя, каналами 17–32, AUX-входами, USB-возвратами и FX-возвратами. Дополнительная секция из 8 фейдеров обслуживает DCA-группы 1–8, мастер-шины 1–8 и 9–16, а также матрицы 1–6. Мастер-секция «X-channel» с энкодерами и кнопками прямого доступа мгновенно открывает параметры выбранного канала: усиление, динамику, эквалайзер и другие функции.

Назначаемая пользователем секция позволяет картировать часто используемые параметры на аппаратные регуляторы. 7-дюймовый цветной TFT-дисплей с разрешением 800x480 пикселей и читаемый при солнечном свете обеспечивает визуализацию всех рабочих параметров. Каждый канал и шина DO-equipped небольшим LCD-экраном (128x64 точки, RGB-подсветка) для отображения имени, номера, цвета и иконки источника.

Подключения и разъемы

• 32 балансных микрофонных/линейных входа XLR
• 6 дополнительных линейных входов: 2 RCA (несимметричные), 4 TRS 1/4" (симметричные)
• 16 балансных аналоговых выходов XLR
• 2 мониторных выхода XLR/TRS
• 2 выхода на наушники 1/4" TRS
• Цифровой стереовыход AES/EBU (XLR)
• Разъем USB Type A на верхней панели для флеш-накопителей (запись несжатого стерео, сохранение пресетов, обновление прошивки)
• Разъем USB Type B для подключения к компьютеру
• Порт Ethernet RJ45 для удаленного управления
• MIDI вход/выход (5-контактные DIN)
• 12-вольтовый разъем для подключения лампы подсветки

Удаленное управление и интеграция

Консоль управляется дистанционно через Ethernet с помощью ПК-редактора или мобильных приложений для iOS и Android. Возможна работа по Wi-Fi с внешнего роутера, что позволяет звукорежиссеру настраивать систему непосредственно из зала. Приложения отображают интерфейс консоли и обеспечивают доступ ко всем параметрам. Функция «Акустическая Интеграция» связывает управление акустическими системами и персональным мониторингом.

Сценарии применения

В живых выступлениях X32 выступает центром системы, принимая сигналы с микрофонов вокалистов, инструментов и источников воспроизведения. Предусилители MIDAS передают вокальную динамику без окраски, что особенно важно для джазовых и акустических коллективов. Встроенные FX заменяют стойки внешних ревербераторов и компрессоров. 16 микс-шин обеспечивают индивидуальные мониторные линии для восьми и более музыкантов.

В студийной работе 32 x 32 USB-интерфейс записывает многодорожечный проект в DAW без дополнительных конвертеров. Моторизованные фейдеры управляют уровнями треков в Cubase, Logic Pro, Pro Tools и других DAW. Задержка 0,8 мс позволяет использовать встроенную обработку как аппаратный тракт при записи.

В театрах и на корпоративных мероприятиях X32 управляет десятками микрофонов, оркестровых подгрупп и системой воспроизведения фонограмм. DCA-группы охватывают целые группы актеров или отдельные сцены. Матричные шины формируют отдельные микс-дауны для записи трансляций и служебных помещений. При использовании караоке-оборудования пульт обрабатывает вокал с реверберацией, компрессией и эффектами, сохраняя настройки для каждого исполнителя в виде сцен.

В храмах и религиозных учреждениях консоль управляет микрофонами священнослужителей, хора и музыкальных коллективов. Сетевые возможности AES50 позволяют расположить микрофонные предусилители на сцене, а консоль — в отдельном помещении, сводя к минимуму аналоговые линии и наводки.

Физические параметры и питание

Консоль выполнена в прочном корпусе с эргономичной наклонной панелью. Размеры составляют 900 x 528 x 200 мм, масса — 20,6 кг. Импульсный блок питания работает от сети 100–240 В переменного тока (50/60 Гц) и автоматически подстраивается под напряжение. Цвет корпуса — серый.
